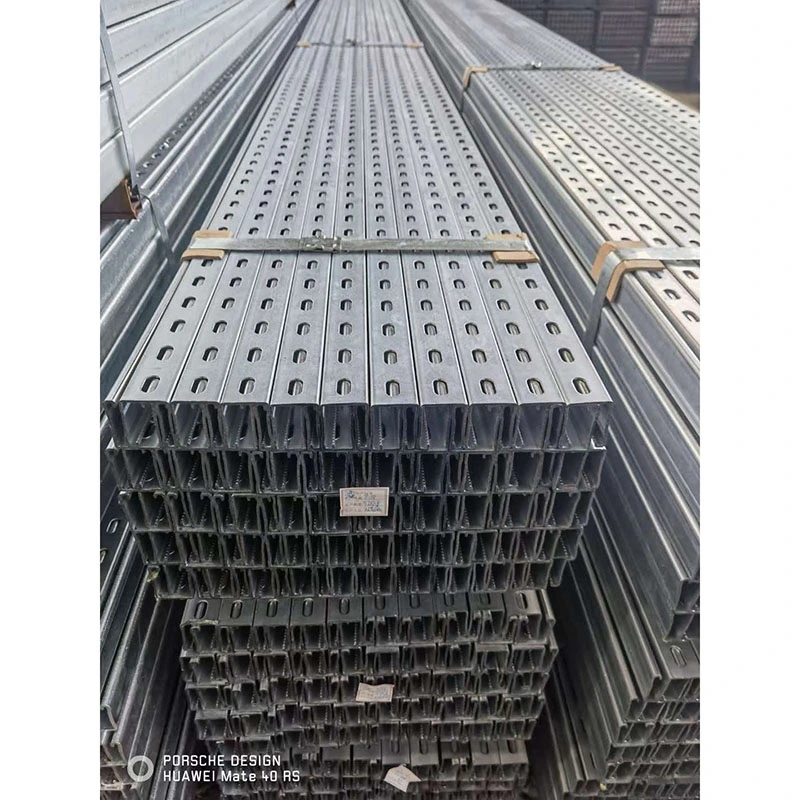

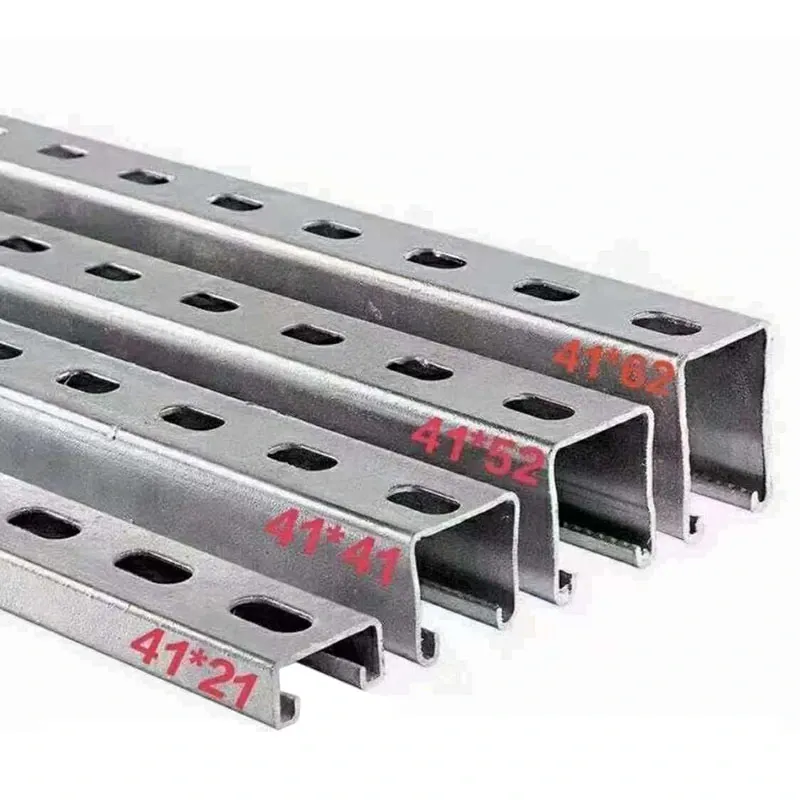

Staffa di supporto in acciaio con canale a U zincato a caldo

La staffa di supporto in acciaio con canale a U zincata a caldo di ZHONGTIAN è progettata per applicazioni di montaggio fotovoltaico a lungo termine. Realizzato in acciaio con canale a U laminato a caldo Q235B o Q355B e zincato secondo GB/T 13912, combina resistenza alla corrosione, resistenza strutturale, installazione regolabile e personalizzazione di fabbrica. È adatto per parchi solari montati a terra, fotovoltaico agricolo, fotovoltaico per la pesca, sistemi su tetto e tettoie solari.

Protezione dalla corrosione

Zincatura a caldo

La staffa di supporto in acciaio con canale a U zincata a caldo utilizza un rivestimento zincato a caldo che forma uno strato di lega di zinco-ferro con il substrato di acciaio. Il rivestimento fornisce una forte adesione e protezione catodica contro lievi danni superficiali.

I dati forniti indicano oltre 500 ore di resistenza alla nebbia salina e protezione a lungo termine in ambienti costieri, salino-alcalini, piovosi acidi e umidi. In condizioni adeguate, la durata può raggiungere circa 25 anni con una manutenzione ridotta contro la corrosione.

Durabilità dell'elaborazione

I componenti zincati supportano il taglio, la piegatura, la punzonatura e altre lavorazioni in fabbrica senza staccare facilmente il rivestimento protettivo. La pre-lavorazione riduce le modifiche in loco e la necessità di un trattamento anticorrosivo secondario.

Prestazioni strutturali

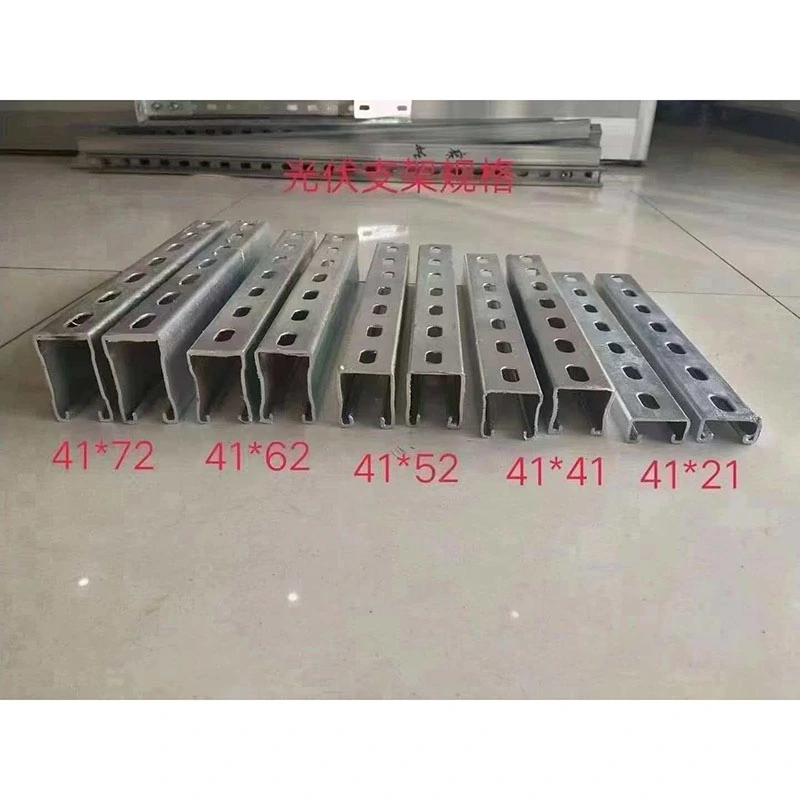

Materiali in acciaio

Gli acciai con canale a U laminati a caldo Q235B e Q355B sono disponibili in base ai requisiti di carico del progetto. Il profilo a U garantisce una buona resistenza alla flessione e alla torsione per le strutture di supporto fotovoltaiche.

Capacità di carico

La struttura può essere progettata per vento forte, neve pesante e altri carichi ambientali. I dati forniti indicano una capacità di carico a colonna singola fino a 1,5 tonnellate in condizioni specificate.

Intervallo di temperatura

L'intervallo operativo fornito è compreso tra -40°C e 120°C circa. La progettazione strutturale effettiva dovrebbe considerare la temperatura locale, il vento, la neve, le fondamenta e le condizioni di installazione.

Installazione regolabile

Regolazione dell'inclinazione

Il sistema supporta più posizioni di inclinazione da 10° a 60°, consentendo di regolare l'angolo di montaggio in base alla posizione del progetto e alle condizioni solari. I dati di progetto forniti indicano che gli angoli ottimizzati possono potenzialmente migliorare la produzione annuale del 5%–8%, a seconda delle condizioni del sito.

Compatibilità dei moduli

La struttura scorrevole con canale a U supporta diversi layout di moduli fotovoltaici e può essere utilizzata sia con moduli monofacciali che bifacciali. La spaziatura dei moduli e le posizioni di montaggio possono essere regolate durante l'installazione.

Adattamento al terreno

La struttura modulare può ospitare terreni pianeggianti, terreni in pendenza, impianti fotovoltaici agricoli, impianti fotovoltaici per la pesca e altri siti con condizioni di elevazione o fondazione variabili.

Metodo di installazione

Assemblaggio del bullone

La staffa di supporto in acciaio con canale a U zincata a caldo utilizza fori punzonati standardizzati e dispositivi di fissaggio in acciaio inossidabile per l'installazione con collegamento a bulloni. Ciò riduce le saldature in loco e semplifica l'assemblaggio.

In condizioni di progetto adeguate, il metodo di installazione standardizzato può ridurre i tempi di costruzione di oltre il 30%.

Pre-elaborazione in fabbrica

ZHONGTIAN può completare le operazioni di taglio, punzonatura, piegatura e preassemblaggio selezionato prima della spedizione. Ciò aiuta a ridurre la fabbricazione in loco e migliora l'efficienza dell'installazione.

Applicazioni di progetto

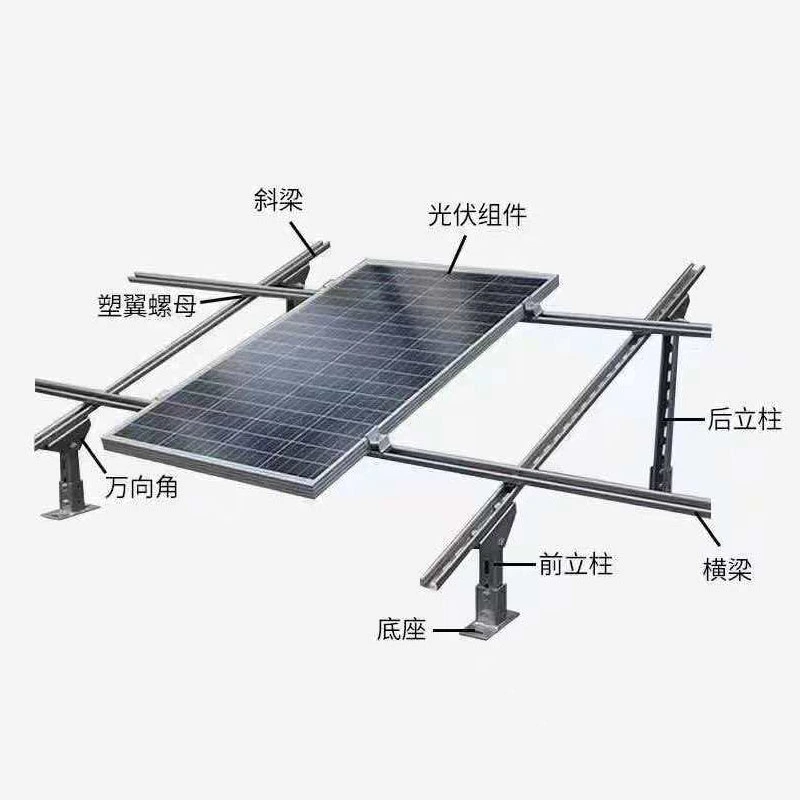

Fotovoltaico a terra

Le configurazioni a colonna singola e doppia possono essere selezionate in base alle dimensioni del modulo, alla spaziatura delle fondazioni, al carico di vento e al carico di neve.

Fotovoltaico agricolo e ittico

Le strutture elevate possono fornire lo spazio necessario per attività agricole o progetti fotovoltaici basati sull'acqua, pur mantenendo la stabilità strutturale.

Tetto e posto auto coperto fotovoltaico

Le strutture leggere del tetto e le configurazioni di posti auto coperti solari integrati possono essere personalizzate in base alle condizioni del tetto, alla disposizione dei parcheggi, alle dimensioni dei moduli e ai requisiti strutturali.

Costo del ciclo di vita

Manutenzione ridotta

La zincatura a caldo riduce la necessità di regolare rimozione della ruggine e riverniciatura rispetto alle strutture di base zincate a freddo. Ciò può ridurre i lavori di manutenzione a lungo termine per i grandi progetti solari.

Costo a lungo termine

Sebbene il costo di acquisto iniziale possa essere più elevato rispetto ai semplici prodotti zincati a freddo, la valutazione dei costi fornita indica che i costi del ciclo di vita possono essere ridotti di oltre il 30% nelle condizioni applicabili grazie ai minori requisiti di manutenzione e sostituzione.

Appalti integrati

Componenti completi

ZHONGTIAN può fornire acciaio con canale a U, acciaio con canale a C, pali di terra, morsetti, blocchi di pressione e elementi di fissaggio in acciaio inossidabile come pacchetto di approvvigionamento integrato.

Fornitura di progetto

Il bundled sourcing aiuta gli appaltatori EPC e gli integratori fotovoltaici a ridurre il lavoro di coordinamento dei fornitori, logistica, ispezione e gestione degli ordini.

Elaborazione personalizzata

Lunghezze personalizzate

La staffa di supporto in acciaio con canale a U zincata a caldo supporta lunghezze personalizzate in base ai disegni di progetto e ai requisiti di installazione.

Fori personalizzati

La punzonatura e il posizionamento in fabbrica possono essere regolati per adattarsi a morsetti, supporti, guide e componenti di connessione specifici.

Consegna pretagliata

I componenti possono essere pretagliati e imballati in base alle sezioni del progetto, riducendo i tagli in loco e semplificando l'installazione.

Domande frequenti

Quali qualità di acciaio sono disponibili?

Sono disponibili acciaio con canale a U laminato a caldo Q235B e Q355B. La selezione dipende dal carico del progetto e dai calcoli strutturali.

Quale standard di zincatura viene utilizzato?

Il prodotto segue i requisiti GB/T 13912 per i prodotti in acciaio zincato a caldo.

Può essere utilizzato nelle zone costiere?

SÌ. Il rivestimento zincato è adatto per la protezione dalla corrosione esterna, compresi gli ambienti costieri e umidi, quando le specifiche del rivestimento sono selezionate correttamente.

Qual è l'intervallo angolare?

L'intervallo di regolazione standard è compreso tra 10° e 60%, a seconda della configurazione strutturale finale.

È necessaria la saldatura in loco?

No. La struttura principale utilizza fori e collegamenti bullonati standardizzati, riducendo la necessità di saldature in loco.

È possibile fornire lunghezze personalizzate?

SÌ. ZHONGTIAN supporta lunghezze personalizzate, punzonatura, piegatura, taglio e altre lavorazioni di fabbrica in base ai requisiti del progetto.
