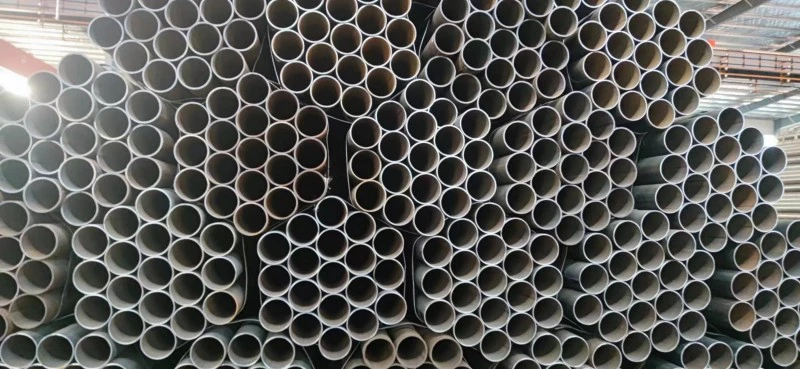

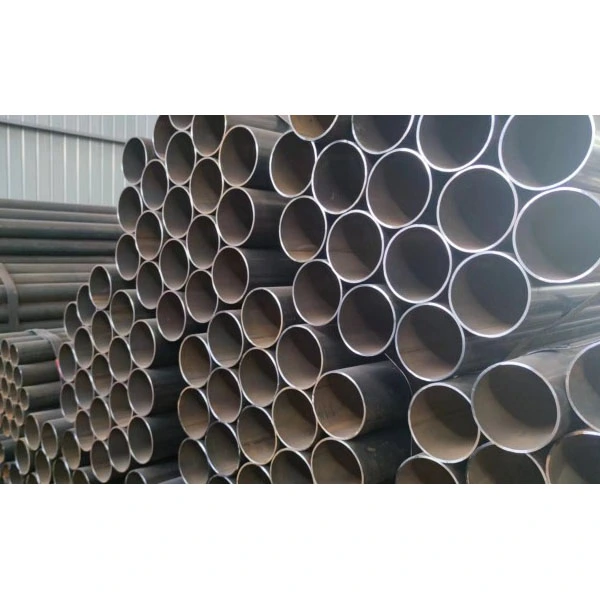

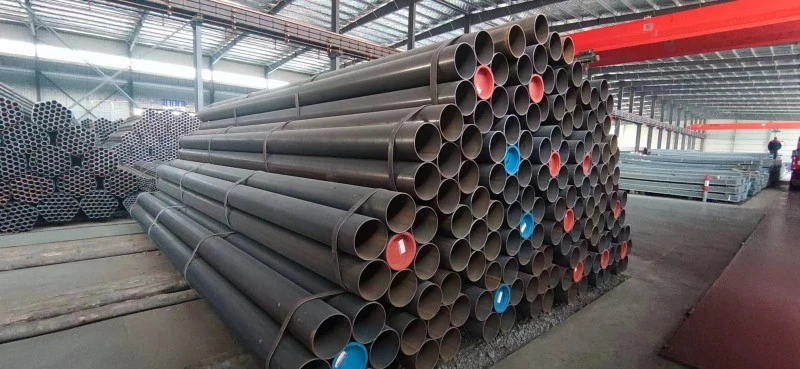

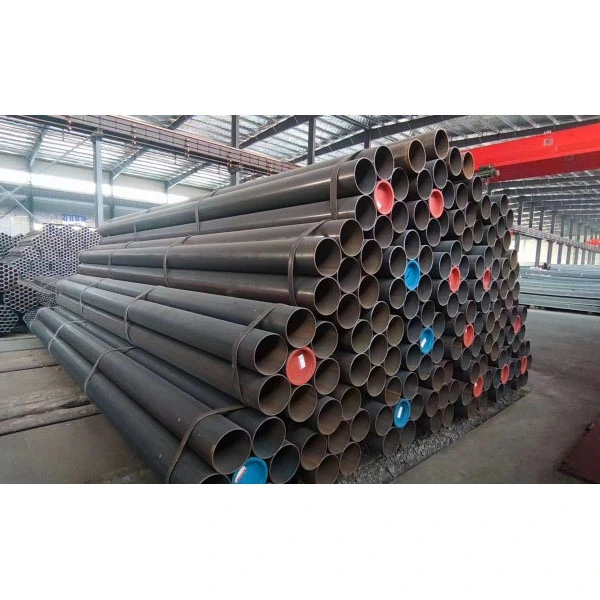

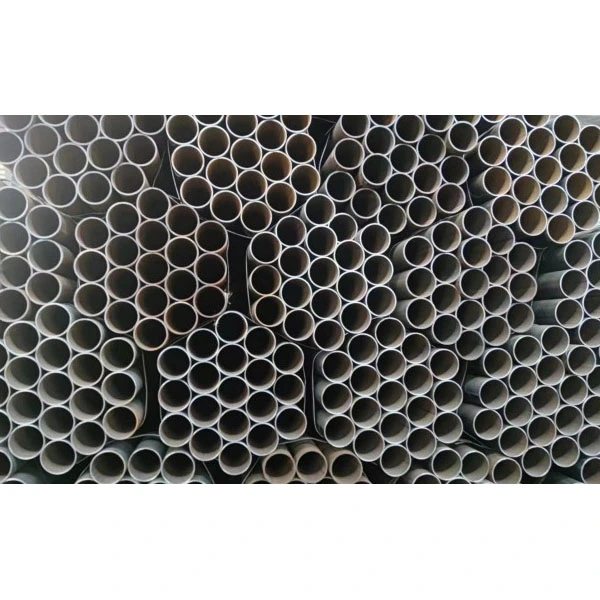

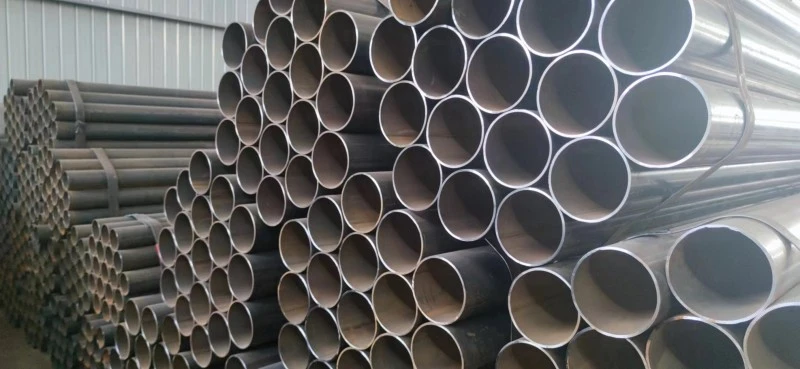

Tubo d'acciaio saldato longitudinale a parete spessa

Il tubo in acciaio saldato longitudinale a parete spessa Zhongtian viene utilizzato in campi chiave come l'ingegneria chimica e l'ingegneria navale. Aderiamo rigorosamente allo standard EEAT 2.0, sfruttando la qualità dei prodotti matura, la comprovata esperienza di progetto e servizi tecnici completi per fornire soluzioni di tubazioni affidabili ai clienti globali.

Definizioni e specifiche di base

1. Definizione del prodotto

- Tubi a parete spessa: spessore della parete ≥ 8 mm

- Tubi ad alto valore aggiunto con pareti di spessore elevato: spessore della parete ≥ 25 mm

- Gamma di diametri: diametro esterno 219–2500 mm (specifiche principali 610–1420 mm)

- Intervallo di spessore della parete: 6–60 mm

- Lunghezza singola standard: 12 metri, personalizzabile 18 metri e oltre tubi ultralunghi

2. Materiali comunemente utilizzati

- Acciaio al carbonio: Q235B, Q355B/C/D/E, adatto per strutture generali e condizioni di lavoro convenzionali

- Acciaio per tubazioni: L245–L555, API 5L X42–X80, principalmente per il trasporto di petrolio e gas ad alta pressione

- Acciaio legato: 16Mn, ASTM A106 Gr.B, adatto per ambienti operativi ad alta temperatura e alta pressione

3. Standard

- Standard nazionali: GB/T 9711, GB/T 3091, SY/T 5037

- Standard internazionali: API 5L, ASTM A53, EN 10217

Saldatura ad arco sommerso su due lati (LSAW): il processo principale per tubi di grande diametro e a pareti spesse

1. Selezione della materia prima: vengono utilizzate piastre di acciaio di medio spessore che hanno superato il rilevamento dei difetti, con uno spessore della piastra di 6–60 mm.

2. Fresatura dei bordi delle piastre in acciaio: gli smussi di saldatura vengono lavorati sui bordi delle piastre per garantire la penetrazione e la qualità della saldatura.

3. Pre-piegatura del bordo: entrambi i lati della piastra in acciaio sono pre-piegati per evitare fessurazioni dopo la formatura.

4. Processo di formazione (tre metodi tradizionali)

- Formatura JCOE: lo stampaggio passo-passo di tipo J, tipo C e tipo O viene completato in sequenza, adatto per tubi con diametro di 406–1626 mm e spessore di parete di 6–40 mm, offrendo un elevato rapporto costo-efficacia e una qualità stabile.

- Formatura UOE: prima stampaggio a forma di U, poi giunzione di giunzioni a forma di O e infine espansione meccanica del diametro. Ciò si traduce in rotondità e precisione dimensionale ottimali ed è ampiamente utilizzato in progetti chiave come linee principali ad alta tensione, attraversamenti fluviali e operazioni in acque profonde. Specifica rappresentativa: grado di acciaio X80, diametro esterno 1422 mm × spessore della parete 32,1 mm.

- Profilatura a rulli RBE: la formatura a rulli continua è adatta per tubi di piccolo e medio diametro, accogliendo sia prodotti standard che a pareti spesse, offrendo un'eccezionale efficienza produttiva.

5. Operazione di saldatura: viene utilizzata la saldatura ad arco sommerso bifacciale multifilo (comunemente saldatura a quattro fili). La corrente di saldatura è 800–1200 A, la tensione è 28–36 V e la velocità di saldatura è 0,8–1,2 m/min. Tutte le saldature sono sottoposte al rilevamento dei difetti al 100% a ultrasuoni (UT) + radiografici (RT) per eliminare difetti come crepe e fusione incompleta.

6. Post-trattamento

- Trattamento termico: i trattamenti di normalizzazione e rinvenimento eliminano lo stress residuo nel tubo e migliorano la tenacità complessiva.

- Finitura: Raddrizzatura, taglio, smussatura e verifica dimensionale completa.

- Test idrostatico: test di pressione standard (10 MPa, 30 minuti) per garantire l'assenza di perdite.

- Protezione dalla corrosione: anticorrosione 3PE, verniciatura a polvere epossidica, zincatura a caldo, ecc., adatta per ambienti sepolti e corrosivi.

Saldatura a resistenza ad alta frequenza (ERW): processo di produzione ausiliaria

Questo processo viene utilizzato principalmente per la produzione di tubi di piccolo e medio diametro, applicabili a diametri di 20–610 mm e spessori di parete di 1,2–12,7 mm. Offre elevata efficienza produttiva, costi controllabili, saldature continue e uniformi, meno difetti ed eccellenti prestazioni di tenuta.

Vantaggi prestazionali principali

1. Alta resistenza e resistenza all'alta pressione

Il tubo in acciaio saldato longitudinale a parete spessa, basandosi sulla sua struttura a pareti spesse e sulle materie prime di alta qualità, vanta una resistenza allo snervamento non inferiore a 235 MPa, con il grado di acciaio X80 che raggiunge 555 MPa. Ha un intervallo di pressione di 10–30 MPa, mostra un'eccellente resistenza agli urti e alla deformazione, soddisfacendo i requisiti delle applicazioni ad alta pressione e per carichi pesanti.

2. Qualità di saldatura stabile e affidabile

La saldatura ad arco sommerso su due lati raggiunge una penetrazione profonda, con un coefficiente di saldatura che raggiunge 1,0; la saldatura a resistenza ad alta frequenza fornisce un'eccellente tenuta. Entrambi i processi sono adatti al trasporto di mezzi infiammabili ed esplosivi.

3. Alta precisione dimensionale

Deviazione del diametro esterno ≤ ±1% del diametro del tubo, deviazione dello spessore della parete ≤ ±12,5% dello spessore della parete, ellitticità ≤ 0,5% del diametro del tubo. Le sue prestazioni di rotondità e rettilineità sono superiori ai tubi saldati a spirale, con conseguente maggiore adattabilità per l'installazione in loco.

4. Significativo vantaggio in termini di costi complessivi

Per i prodotti di grandi dimensioni con un diametro ≥ 325 mm, l'efficienza produttiva è di gran lunga superiore rispetto ai tubi in acciaio senza saldatura, riducendo i costi complessivi del 30%–50%. Rispetto ai tubi saldati a spirale, vanta una maggiore resistenza assiale, cordoni di saldatura più corti e un minor rischio di difetti, rendendolo la scelta preferita per le linee di trasmissione a lunga distanza.

5. Ampia gamma di condizioni operative

Può resistere ad ambienti che vanno da -40 ℃ a 450 ℃, pur possedendo un'eccellente resistenza alla fatica e alla corrosione, che lo rende adatto a vari ambienti difficili come il mare profondo, il permafrost e la corrosione chimica.

Principali aree di applicazione

1. Trasporto di petrolio e gas: condotte ad alta pressione per petrolio e gas naturale, reti di gasdotti urbani ad alta pressione (uso tradizionale dei gradi di acciaio X70 e X80)

2. Energia elettrica: condotte dell'acqua di circolazione delle centrali elettriche, condotte di desolforazione, condotte di trasporto del carbone polverizzato, collettori di caldaie per energia termica, tubi di acciaio a pressione di centrali idroelettriche

3. Raffinazione chimica: condotte di processo ad alta temperatura e alta pressione, condotte di trasporto di mezzi infiammabili ed esplosivi, condotte per il trattamento delle acque reflue

4. Strutture in acciaio per l'edilizia: tubi portanti per fondazioni su pali di ponti, colonne di grandi edifici, involucri in acciaio per fondazioni su pali, involucri per tunnel schermati

5. Ingegneria navale: rivestimenti di piattaforme offshore, condotte sottomarine, fondazioni su pali di porti e moli

6. Ingegneria municipale: reti di condutture di riscaldamento ad alta pressione, progetti di approvvigionamento e drenaggio dell'acqua su larga scala e di deviazione dell'acqua, condotte con strutture di gallerie di tubi integrate

Caso reale: progetto di tunneling dello scudo del fiume Yangtze

Zhongtian ha fornito tubi in acciaio saldati longitudinali a parete spessa con processo UOE di grado X80, Φ1422×32,1 mm UOE, saldati ad arco sommerso su due lati per il progetto chiave del gasdotto ovest-est: il progetto di tunneling dello scudo del fiume Yangtze. Situato in un'area geologica complessa, questo progetto richiedeva tubi con elevata resistenza alla pressione e una lunghezza in pezzo unico fino a 18 metri (una specifica di parete ultra lunga e molto spessa). Tutti i prodotti sono stati sottoposti a una serie completa di test ultrasonici, radiografici e idrostatici, con una percentuale di rilevamento dei difetti di saldatura del 99,8%. Questo progetto ha verificato pienamente la stabilità e l'affidabilità dei tubi Zhongtian in grandi progetti a lunga distanza, ad alta pressione e che attraversano fiumi.

Standard di controllo e test di qualità

1. Controlli non distruttivi: il 100% delle saldature è stato sottoposto a controllo ultrasonico + radiografico, in grado di rilevare difetti con diametro equivalente di 2 mm, controllando rigorosamente cricche, mancanza di fusione e altri problemi.

2. Test sulle proprietà meccaniche: test di trazione, impatto a bassa temperatura (energia di impatto -20 ℃ ≥ 34 Joule), flessione e appiattimento sono stati condotti lotto per lotto.

3. Ispezione dimensionale: per ciascun tubo sono stati controllati il ​​diametro esterno, lo spessore della parete, l'ovalità, la rettilineità e le dimensioni dello smusso.

4. Test idrostatico: i test di pressione sono stati condotti rigorosamente secondo gli standard del settore; i tubi erano considerati qualificati se non presentavano perdite o deformazioni plastiche.

Domande frequenti

Q1: Come distinguere tra tubi in acciaio saldati longitudinali a parete spessa e tubi saldati con giunture diritte a parete sottile?

R: L'industria utilizza lo spessore della parete come criterio principale di classificazione: i tubi con uno spessore della parete ≥ 8 mm sono tubi saldati a parete spessa, mentre quelli ≥ 25 mm sono tubi saldati a parete extra spessa, utilizzati principalmente in condizioni di alta pressione e carico pesante; i tubi con spessore della parete < 8 mm sono tubi saldati a parete sottile, generalmente utilizzati per il trasporto di fluidi a bassa pressione e per la costruzione strutturale ordinaria, con robustezza e resistenza alla pressione relativamente inferiori.

Q2: Perché il tubo saldato ad arco sommerso con cucitura diritta è preferito rispetto al tubo saldato a spirale per i progetti di linee principali ad alta tensione?

A: Il tubo saldato ad arco sommerso con cucitura diritta ha solo un cordone di saldatura corto, con conseguente maggiore resistenza assiale, rotondità e qualità complessiva più stabili; mentre il tubo saldato a spirale ha un cordone di saldatura più lungo, che porta a una maggiore probabilità di difetti ed è adatto solo per condizioni di media e bassa pressione e progetti strutturali ordinari. Pertanto, il tubo saldato ad arco sommerso con cucitura diritta è preferito per le linee principali a lunga percorrenza ad alta tensione.

Q3: Quali qualifiche autorevoli possiede il tubo in acciaio saldato longitudinale a parete spessa Zhongtian?

R: I nostri prodotti aderiscono rigorosamente ai principali standard nazionali e internazionali come API 5L, GB/T 9711 e ASTM A53 e possiedono anche certificazioni pertinenti come CE e ISO. In qualità di fornitore e produttore legittimo in Cina, i nostri impianti di produzione implementano pienamente il sistema di gestione della qualità EEAT 2.0 e i nostri prodotti hanno qualifiche complete, soddisfacendo i requisiti di accesso di vari progetti di ingegneria internazionali.
