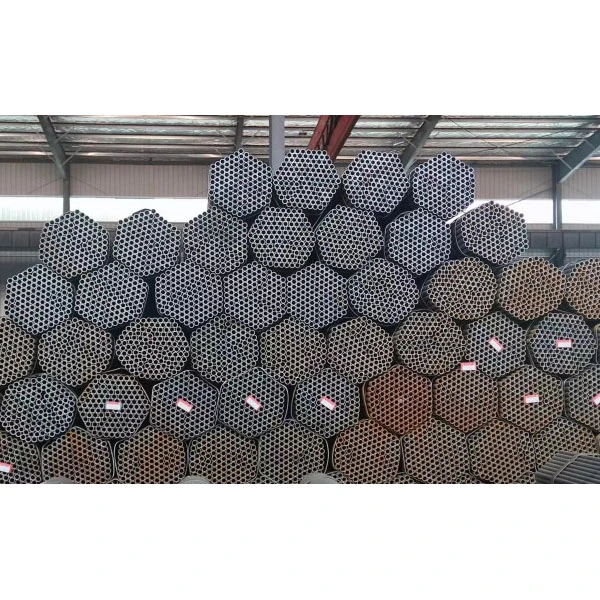

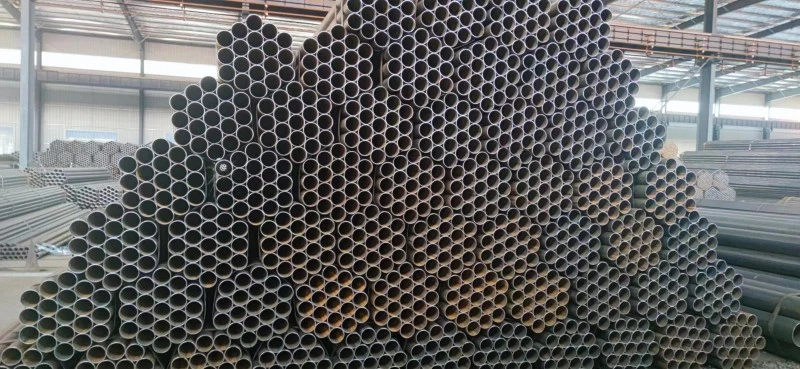

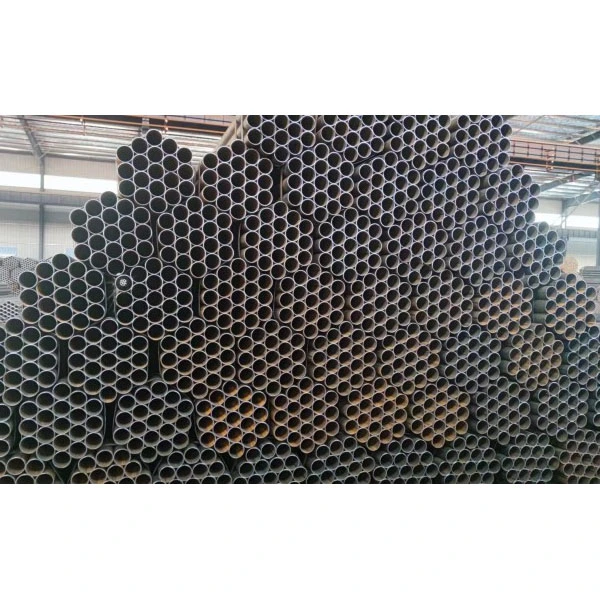

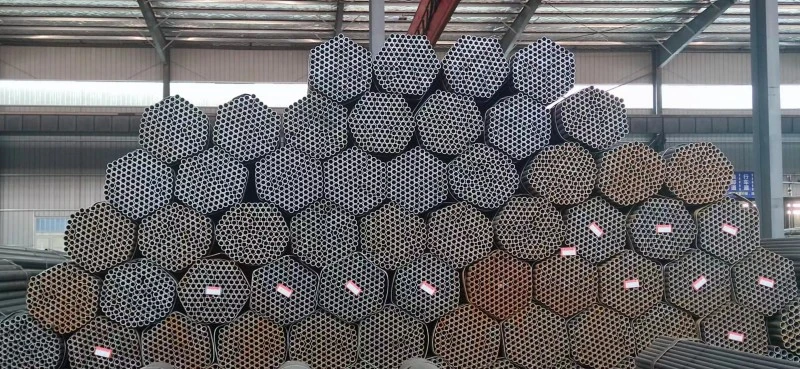

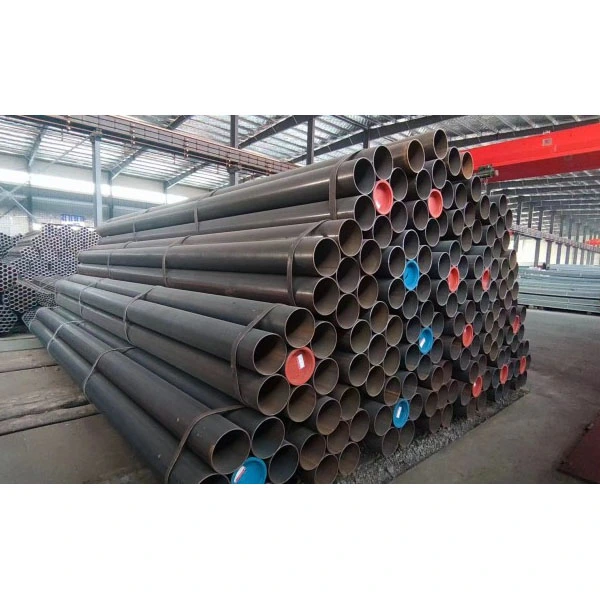

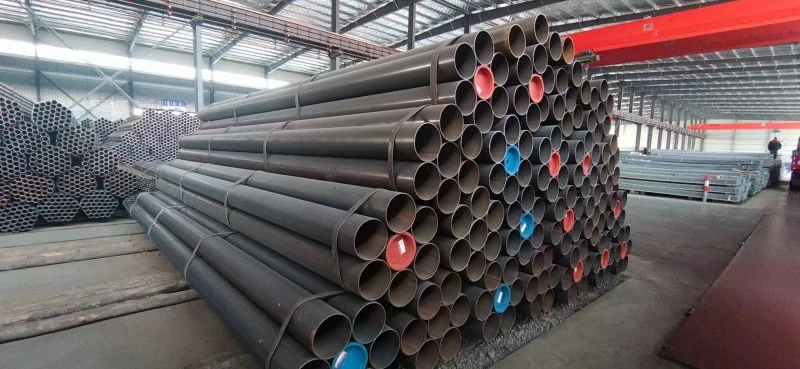

Tubo in acciaio saldato longitudinale a parete sottile

Il tubo in acciaio saldato longitudinale a parete sottile Zhongtian è un tubo in acciaio leggero realizzato con nastri di acciaio o piastre di acciaio come materiale di base, laminato e quindi saldato lungo un'unica saldatura longitudinale.

- Spessore della parete: 1,0–6 mm

- Diametro esterno: Φ20–Φ610 mm (specifiche comuni Φ33–Φ426 mm)

- Lunghezza standard: 6 metri, 12 metri, disponibili anche lunghezze personalizzate

- Processo principale: saldatura a resistenza ad alta frequenza (ERW/HFW)

- Standard: GB/T 3091-2025, GB/T 13793-2016, ASTM A53

Materiali comuni e proprietà meccaniche

Il tubo in acciaio saldato longitudinale a parete sottile è realizzato in acciaio al carbonio di alta qualità, bilanciando resistenza strutturale e prestazioni di lavorazione:

1 Q195: limite di snervamento ≥ 195 MPa, adatto per impalcature, parapetti e condutture dell'acqua a bassa pressione

2 Q215A/B: carico di snervamento ≥ 215 MPa, utilizzato principalmente per il trasporto di fluidi e tubi strutturali generali

3 Q235B: limite di snervamento ≥ 235 MPa MPa, il più versatile, ampiamente utilizzato nelle applicazioni di costruzione, approvvigionamento idrico e drenaggio e trasmissione del gas.

4 Q355B: carico di snervamento ≥ 355 MPa, adatto per strutture portanti e produzione di attrezzature meccaniche.

Processo di produzione

In qualità di produttore professionale, Zhongtian adotta un processo di produzione di precisione completamente automatizzato:

1. Svolgimento → Livellamento → Rifilatura dei bordi

2. Processo di formatura: dotato di 7-9 set di rulli sfumati, che rotolano e formano gradualmente per evitare problemi di concentrazione dello stress.

3. Saldatura ad alta frequenza: frequenza di lavoro 100–500 kHz, il bordo grezzo del tubo viene immediatamente riscaldato a 1300–1500 ℃ per ottenere la fusione, quindi il collegamento metallurgico viene completato dai rulli di estrusione. La saldatura non richiede metallo d'apporto.

4. Rimozione del cordone di saldatura → Ricottura a media frequenza per distensione → Dimensionamento e raddrizzamento

5. Taglio su misura → Test delle prestazioni → Trattamento anticorrosivo → Imballaggio del prodotto finito

- Velocità di saldatura: 20–30 m/min, fino a 60 m/min

- Resistenza della saldatura: non meno del 90% della resistenza del materiale di base

- Tolleranze dimensionali: errore diametro esterno ±0,5 mm, uniformità spessore parete ≥98%

Vantaggi fondamentali

1. Leggero ed economico: 20%–30% più leggero rispetto ai tubi in acciaio senza saldatura con le stesse specifiche, riducendo i costi complessivi del 15%–25%.

2. Dimensioni precise: superficie liscia del tubo, rigoroso controllo delle tolleranze, eccellenti prestazioni di piegatura a freddo e saldatura e installazione conveniente.

3. Elevata capacità di produzione: elevata velocità di saldatura, basandosi sulla capacità di produzione su larga scala della fabbrica, consentendo una fornitura rapida e di grandi volumi.

4. Saldature stabili: semplice distribuzione delle sollecitazioni in un'unica cucitura diritta, meno soggetta alla sovrapposizione delle sollecitazioni, con conseguente migliore resistenza alla fatica.

Sistema di controllo qualità

Test rigorosi durante l'intero processo per garantire la sicurezza del prodotto:

- Test idrostatico completo: pressione di prova 2,5 MPa, mantenimento della pressione per 1 minuto senza perdite

- Test non distruttivi: copertura dei test con correnti parassite e dei test a ultrasuoni

- Test meccanici: esecuzione di test multipli tra cui prove di appiattimento, svasatura e trazione

- Tracciabilità completa: conservazione dei rapporti sui materiali, dei numeri di lotto del forno e dei registri di produzione dei lotti.

Principali aree di applicazione

I tubi in acciaio saldati longitudinali a parete sottile sono adatti per vari trasporti di fluidi a bassa pressione e applicazioni strutturali leggere:

1. Costruzione di edifici: travi e colonne di strutture in acciaio, impalcature, supporti per facciate continue, corrimano

2. Ingegneria municipale: condotte di approvvigionamento idrico e di drenaggio, trasmissione di gas a bassa pressione, tubi antincendio

3. Agricoltura e tutela dell'acqua: condotte per l'irrigazione, condotte per pompe per pozzi profondi, condotte per il trattamento dell'acqua

4. Macchinari e industria leggera: rulli trasportatori, alloggiamenti di motori, tubi per mobili, attrezzature per il fitness

5. Alimentazione e comunicazione: tubi di protezione cavi, tubi protettivi, supporti per passerelle portacavi

Caso applicativo nel mondo reale

Progetto di un grande complesso commerciale a Shanghai (2024)

Requisiti del progetto: Acquistare 12.000 metri di tubo Q235B da Φ48×3,0 mm da utilizzare come tubi di supporto per impalcature e facciate continue, conformi allo standard GB/T 3091. I tubi devono essere leggeri, dimensionalmente accurati e zincati a caldo per la protezione dalla corrosione.

Soluzione Zhongtian: utilizzo della tecnologia di saldatura a resistenza ad alta frequenza per produrre tubi in acciaio saldati longitudinali a parete sottile con uno spessore del rivestimento di zinco non inferiore a 30 micrometri.

Effetti dell'applicazione

1. Rispetto ai tubi in acciaio senza saldatura, i costi complessivi di approvvigionamento sono ridotti del 22%;

2. La tolleranza del diametro esterno è controllata entro ±0,3 mm, con conseguente zero prodotti non conformi durante l'accettazione in loco;

3. Le estremità dei tubi standardizzate migliorano l'efficienza dell'installazione del 30%;

4. Nei cinque anni trascorsi dalla messa in servizio, i tubi non hanno mostrato segni di ruggine, deformazione o danni alle saldature.

Domande frequenti

Q1: Quale pressione possono sopportare i tubi d'acciaio saldati con giunture diritte a parete sottile Zhongtian?

R: Questo prodotto è progettato per pressioni ≤2,5 MPa e soddisfa le esigenze di fornitura di acqua, fornitura di gas, fornitura di aria compressa e applicazioni strutturali convenzionali. Non è consigliato per applicazioni ad alta pressione o temperature superiori a 450 ℃.

Q2: In che modo Zhongtian garantisce la qualità e l'affidabilità della saldatura?

R: Usiamo la saldatura a resistenza ad alta frequenza e controlliamo rigorosamente tutti i parametri del processo, ottenendo una forza di saldatura superiore al 90% del materiale di base. Tutti i prodotti finiti sono sottoposti a test idrostatici al 100%, nonché a test non distruttivi a correnti parassite e ad ultrasuoni, e solo quelli che superano i test vengono spediti.

Q3: Quali sono i tempi di consegna standard e i servizi di personalizzazione per i nostri prodotti?

R: Per le specifiche standard di 6 metri e 12 metri, il tempo di consegna va da 7 a 10 giorni. Su richiesta sono disponibili lunghezze personalizzate da 1 a 18 metri. Forniamo anche zincatura a caldo, rivestimento epossidico per la protezione dalla corrosione e servizi di lavorazione delle estremità dei tubi come smussatura, filettatura e realizzazione di flange. Accettiamo piccoli ordini di prova e grandi ordini all'ingrosso.
