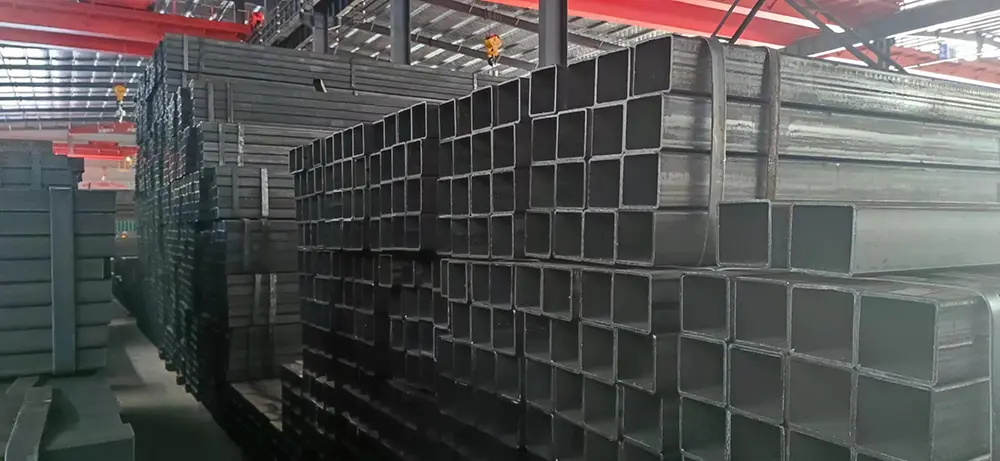

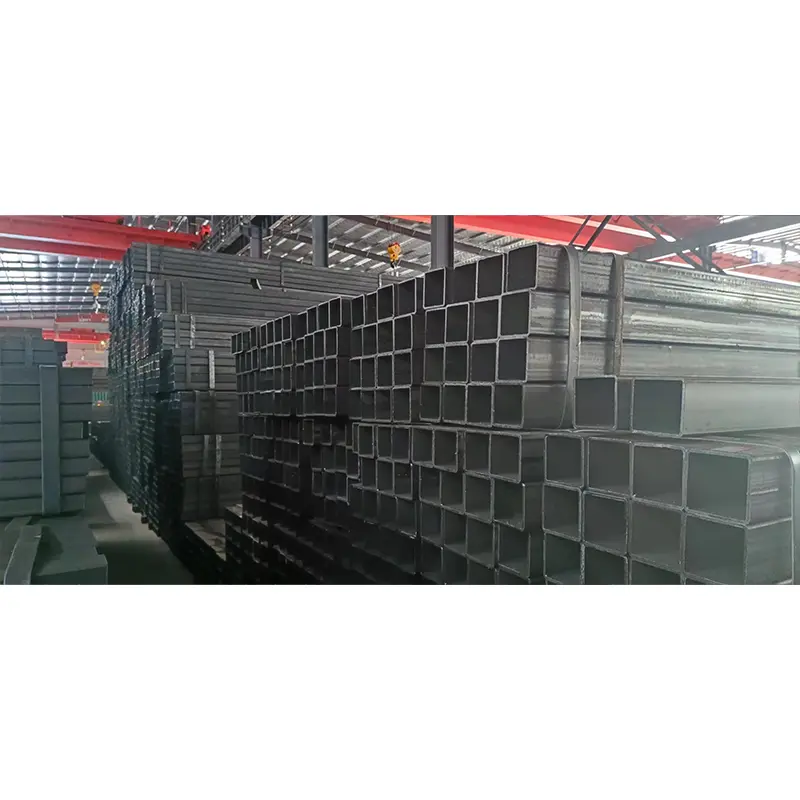

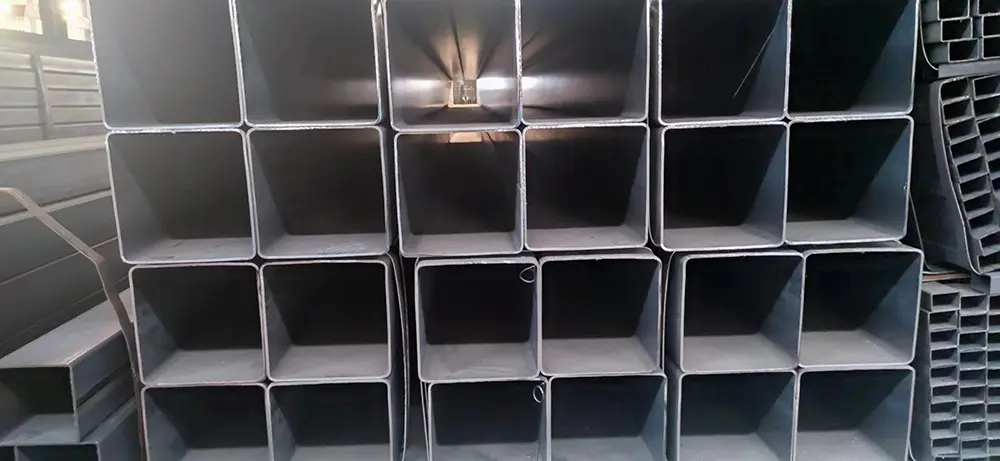

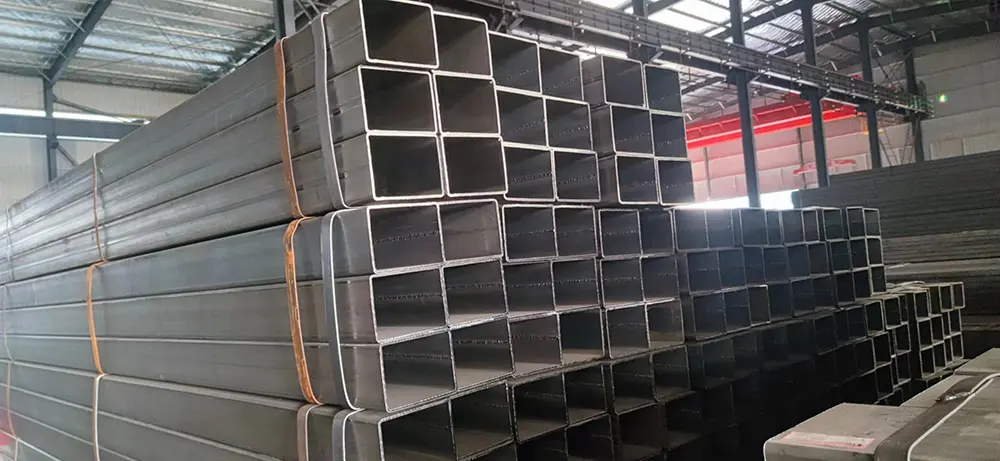

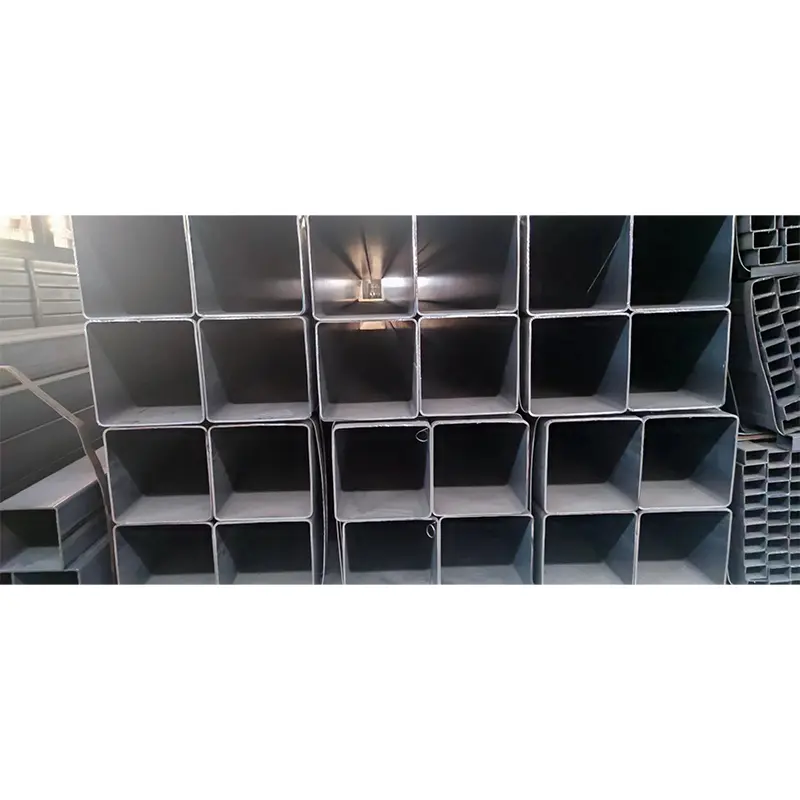

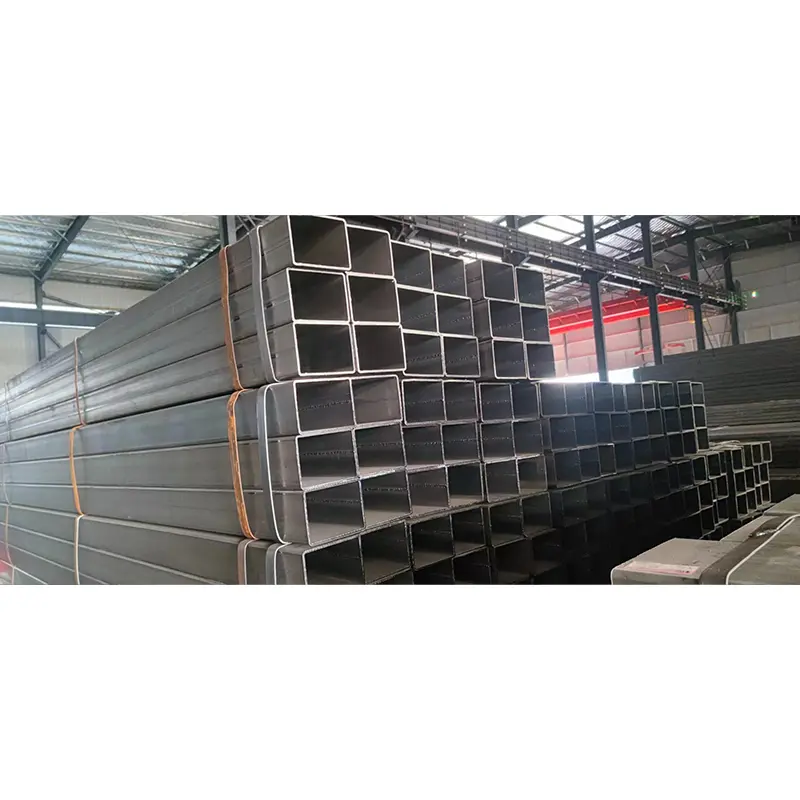

Tubo in acciaio nero rettangolare e quadrato di grande diametro

Il tubo in acciaio rettangolare e quadrato nero di grande diametro ZHONGTIAN appartiene alla categoria dei tubi strutturali per carichi pesanti, caratterizzata da una lunghezza laterale di 100 mm o più, con uno spessore della parete corrispondentemente aumentato per soddisfare i requisiti di carico della grande sezione trasversale. Questo prodotto colma il divario nell'applicabilità dei tubi convenzionali di piccolo diametro in progetti su larga scala ed è un'eccellente alternativa alle tradizionali travi ad H, alle travi a I e alle sezioni composite saldate.

Caratteristiche del prodotto

1. Progettazione strutturale

I tubi in acciaio neri rettangolari e quadrati di grande diametro utilizzano un design a sezione cava chiusa, che fornisce rigidità torsionale e resistenza alla flessione più elevate rispetto ai profili in acciaio aperti di peso simile. La forma quadrata e rettangolare semplifica inoltre il collegamento, la saldatura e l'assemblaggio durante la fabbricazione della struttura in acciaio.

2. Condizioni della superficie nera

La superficie del tubo trattiene le scaglie di ossido nero generate durante la produzione dell'acciaio. Poiché prima della consegna non viene applicato alcun rivestimento anticorrosione, i clienti possono selezionare metodi di protezione superficiale adeguati in base alle condizioni del progetto, tra cui verniciatura, sabbiatura, verniciatura a polvere o zincatura a caldo.

3. Posizionamento per carichi pesanti

Rispetto ai tubi quadrati di piccole e medie dimensioni, i tubi quadrati di grande diametro sono progettati principalmente per applicazioni strutturali che richiedono elevata stabilità e capacità di carico. Sono comunemente selezionati per colonne, telai di supporto, basi di apparecchiature e componenti di infrastrutture.

Classificazione del prodotto

1. Tubo quadrato grande saldato ad arco sommerso

Le grandi piastre di acciaio vengono modellate in sezioni quadrate o rettangolari e saldate utilizzando la tecnologia di saldatura ad arco sommerso. Questo metodo è adatto per dimensioni ultra grandi e requisiti di pareti spesse, con eccellente resistenza alla saldatura e affidabilità strutturale.

2. Tubo quadrato grande saldato ad alta frequenza

I nastri di acciaio vengono formati in continuo attraverso rulli e saldati mediante saldatura a resistenza ad alta frequenza. Questo processo fornisce una buona precisione dimensionale, una produzione efficiente e prezzi competitivi per le dimensioni di grande diametro comunemente utilizzate.

3. Tubo quadrato grande senza soluzione di continuità

I tubi tondi in acciaio senza saldatura vengono trasformati in sezioni quadrate o rettangolari mediante metodi di laminazione a caldo o trafilatura a freddo. Senza cordoni di saldatura, forniscono resistenza alla pressione e prestazioni agli urti superiori per applicazioni industriali specializzate.

Specifiche tecniche

Selezione dei materiali

1. Acciaio strutturale Q235B

Q235B è il materiale più comunemente selezionato per tubi rettangolari e quadrati neri di grande diametro. Offre buona saldabilità, resistenza bilanciata e costi economici, rendendolo adatto per edifici industriali, telai in acciaio e applicazioni strutturali generali.

2. Acciaio ad alta resistenza Q355B

Q355B fornisce una maggiore resistenza allo snervamento e prestazioni strutturali migliorate rispetto a Q235B. Viene comunemente utilizzato per supporti di ponti, telai di attrezzature pesanti, strutture esterne e progetti che richiedono margini di sicurezza più elevati.

3. Acciaio legato speciale

Per applicazioni meccaniche ad alta temperatura, alta pressione o speciali, materiali come 20#, 16Mn e 15CrMo possono essere forniti in base ai requisiti tecnici.

Applicazioni di ingegneria

1. Strutture edili in acciaio pesante

I tubi rettangolari e quadrati neri di grande diametro sono ampiamente utilizzati come colonne principali, travi di supporto, strutture del tetto e componenti di struttura in impianti industriali, magazzini ed edifici prefabbricati. La loro elevata rigidità aiuta a mantenere la stabilità strutturale sotto carichi a lungo termine.

2.Progetti di ponti e infrastrutture

Le grandi dimensioni della sezione e la forte capacità di carico rendono questi tubi adatti per supporti ausiliari di ponti, strutture autostradali, strutture urbane e supporti per corridoi di condutture.

3.Produzione di macchinari pesanti

Nella produzione di attrezzature pesanti, questi tubi vengono utilizzati per basi di macchine, telai di macchine edili, strutture di macchinari portuali e componenti di supporto dell'energia eolica dove sono richieste elevata resistenza e stabilità dimensionale.

Casi di applicazione internazionale

Progetto di espansione del capannone industriale – Arabia Saudita (2022)

Un progetto di espansione di un magazzino logistico in Arabia Saudita ha selezionato tubi in acciaio rettangolari neri di grande diametro Q355B per la struttura di supporto principale. Il progetto richiedeva sezioni di acciaio in grado di sopportare alte temperature e carichi pesanti sul tetto. I tubi sono stati fabbricati in colonne e travi strutturali prima di ricevere un rivestimento anticorrosivo in loco, migliorando l'efficienza della costruzione pur mantenendo la stabilità strutturale a lungo termine.

Progetto della struttura di supporto del ponte – Turchia (2023)

Il progetto di una struttura ausiliaria di un ponte in Turchia ha utilizzato tubi quadrati neri saldati di grande diametro come componenti di supporto. Il cliente richiedeva un'elevata resistenza alla flessione e un accurato controllo dimensionale per la saldatura sul campo. I tubi selezionati con parete spessa 400×400 mm hanno ridotto la complessità di fabbricazione rispetto ai tradizionali profili in acciaio.

Piattaforma per attrezzature pesanti – Australia (2021)

Un produttore di apparecchiature tecniche in Australia ha utilizzato i tubi rettangolari di grandi dimensioni Q355B per piattaforme di macchinari pesanti. La struttura cava chiusa ha fornito un'eccellente resistenza alle vibrazioni e ha contribuito a ridurre il peso del telaio di supporto rispetto alle tradizionali sezioni in acciaio massiccio.

Vantaggi prestazionali

Guida alla selezione delle applicazioni

Scegliere il prodotto giusto

1. Selezionare lo spessore in base al carico

Per colonne pesanti, basi di macchinari e supporti di infrastrutture, si consiglia comunemente uno spessore di parete di 8 mm o superiore. I tubi di grande diametro a parete sottile non devono essere utilizzati per strutture portanti importanti.

2. Abbina il materiale all'ambiente

Q235B è adatto per normali applicazioni strutturali. Q355B dovrebbe essere selezionato per carichi pesanti, ampie campate, ambienti a bassa temperatura o progetti che richiedono una maggiore affidabilità strutturale.

3. Pianificare la protezione dalla corrosione

Poiché i tubi rettangolari e quadrati neri vengono forniti senza rivestimento protettivo, i progetti per esterni dovrebbero applicare un trattamento superficiale adeguato dopo la fabbricazione, come verniciatura o zincatura a caldo.

Domande frequenti

1. Cos'è considerato un tubo d'acciaio nero rettangolare e quadrato di grande diametro?

Generalmente, i tubi quadrati e rettangolari con una lunghezza laterale pari o superiore a 100 mm sono classificati come prodotti di grande diametro. Le dimensioni superiori a 300 mm sono spesso considerate sezioni ultra-grandi.

2. Quali materiali sono comunemente usati?

Q235B è la scelta standard per le strutture generali grazie alla sua buona saldabilità e all'efficienza in termini di costi. Q355B è preferito per strutture pesanti che richiedono una resistenza maggiore.

3. Quali spessori di parete sono disponibili?

Gli spessori comuni delle pareti vanno da 4 mm a 50 mm. I progetti strutturali pesanti solitamente scelgono uno spessore compreso tra 8 mm e 20 mm a seconda dei requisiti di carico.

4. Cos'è la superficie nera sul tubo?

La superficie nera è una scaglia naturale di ossido di ferro formata durante la produzione dell'acciaio. Non è un rivestimento e non fornisce protezione dalla corrosione a lungo termine.

5. I tubi quadrati neri di grande diametro possono essere utilizzati all'aperto?

Sì, ma è necessaria un'ulteriore protezione dalla corrosione. Le applicazioni esterne normalmente richiedono la pulizia della superficie seguita da verniciatura, verniciatura a polvere o zincatura a caldo.

6. Qual è la differenza tra i grandi tubi quadrati neri e le travi ad H?

I tubi rettangolari di grandi dimensioni offrono una migliore resistenza alla torsione grazie alla loro sezione chiusa, mentre le travi ad H sono spesso preferite per applicazioni di piegatura su lunghe campate.

7. È possibile produrre misure personalizzate?

SÌ. I produttori possono fornire dimensioni, spessori delle pareti, lunghezze e qualità dei materiali personalizzati in base ai disegni tecnici.

8. Quali documenti di qualità sono disponibili?

I fornitori qualificati possono fornire certificati dei materiali, rapporti di ispezione dimensionale e registri di ispezione della qualità della saldatura in base ai requisiti del progetto.
