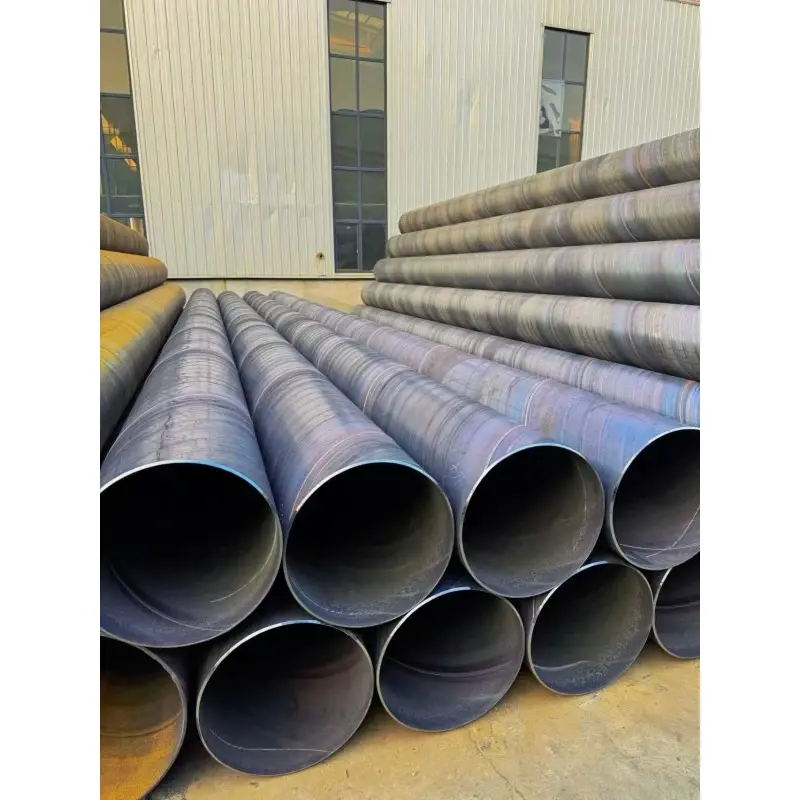

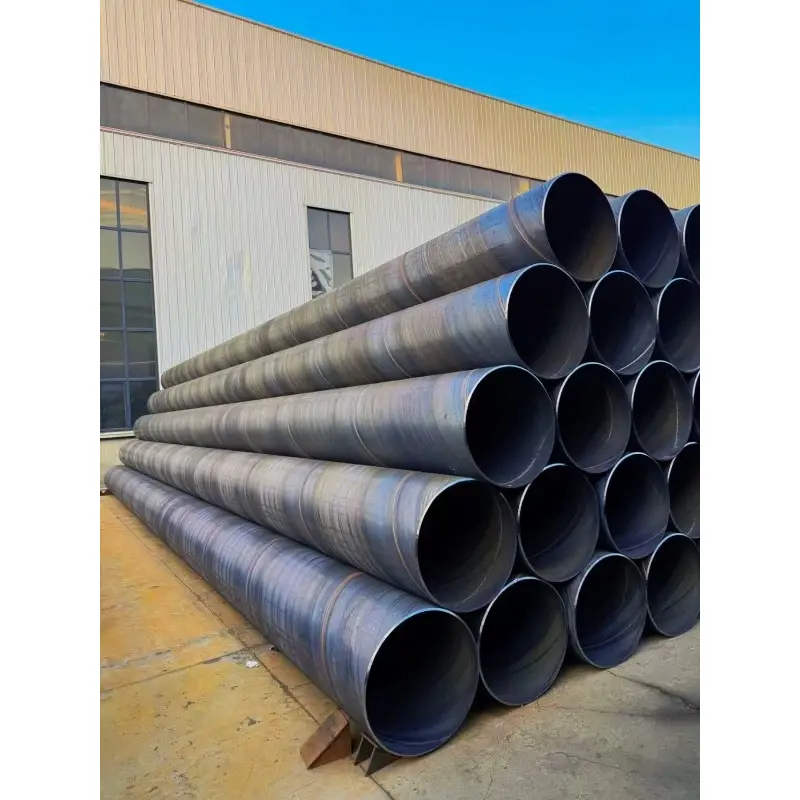

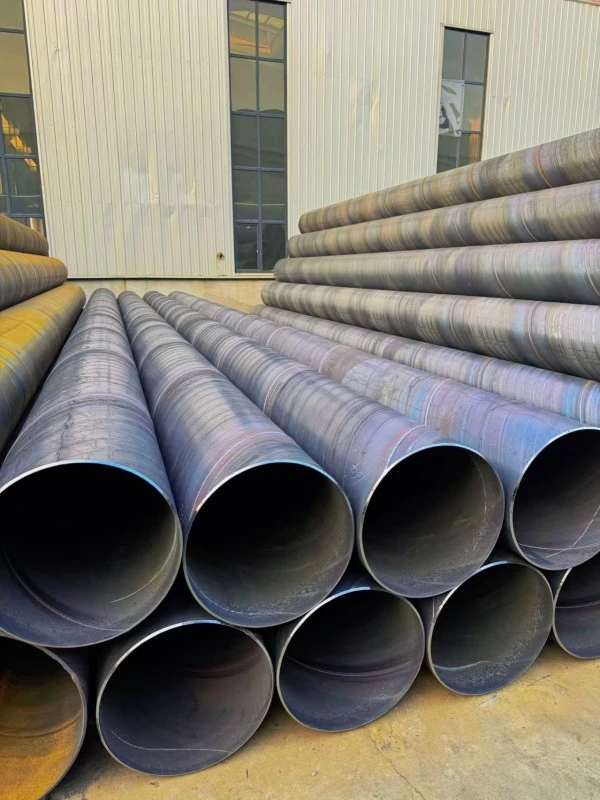

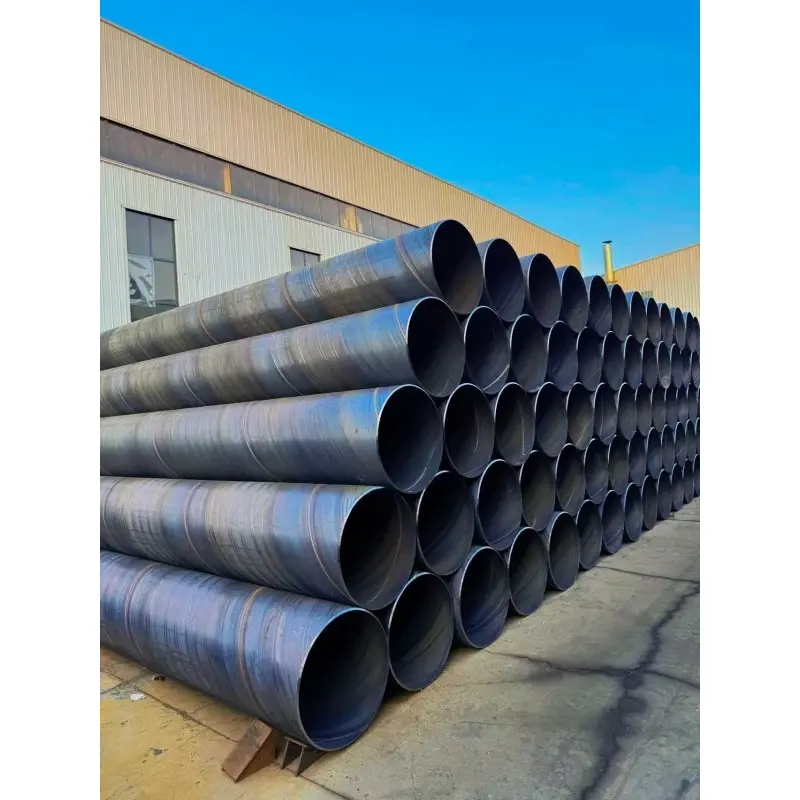

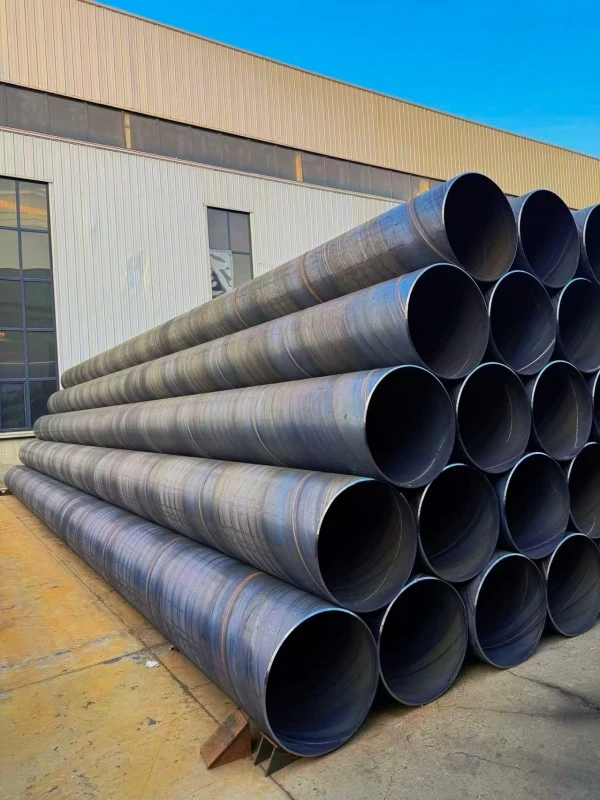

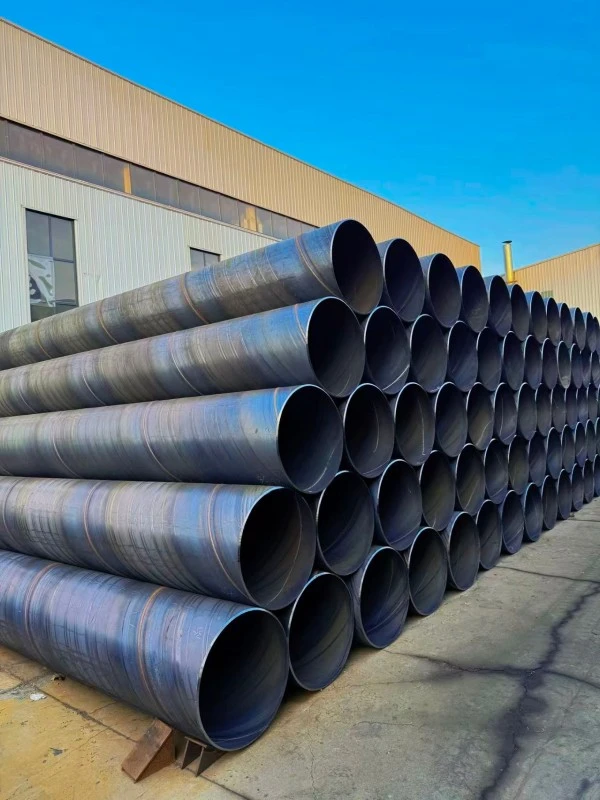

Tubo d'acciaio saldato a spirale a parete sottile

Il tubo d'acciaio saldato a spirale a parete sottile, chiamato anche tubo d'acciaio SSAW a parete sottile, è un tipo di tubo d'acciaio saldato a spirale prodotto formando continuamente nastri di acciaio laminati a caldo in forme a spirale e saldando le giunture interne ed esterne mediante saldatura ad arco sommerso su due lati.

Le caratteristiche principali di questo prodotto includono spessore della parete sottile, capacità di grande diametro, struttura leggera, elevato tasso di utilizzo del materiale e prestazioni meccaniche stabili. Rispetto ai tubi in acciaio saldati a spirale a parete spessa, i tubi in acciaio SSAW a parete sottile vengono utilizzati principalmente in applicazioni a bassa pressione in cui sono importanti la costruzione leggera e il funzionamento economico.

Nel settore dei tubi in acciaio, i tubi con spessore di parete ≤ 12 mm e diametro superiore a DN 200 sono generalmente classificati come tubi in acciaio saldati a spirale a parete sottile. Lo spessore della parete comunemente selezionato è di circa 5 mm per tubi DN200, 5–8 mm per tubi DN300–DN800 e 8–12 mm per tubi DN1000 e di diametro maggiore.

Specifiche principali

Il tubo in acciaio saldato a spirale a parete sottile fornito da ZHONGTIAN è disponibile nei diametri esterni da φ219mm a φ3620mm, coprendo da DN200 a DN3600. La gamma di diametri più comunemente utilizzata è DN600–DN2000, che soddisfa i requisiti di progetti di condotte municipali e industriali su larga scala.

Lo spessore della parete disponibile include 5 mm, 6 mm, 7 mm, 8 mm, 10 mm e 12 mm. I principali gradi di materiale includono Q235B, Q355B e L245 in base ai diversi requisiti di pressione e condizioni applicative.

La lunghezza standard del tubo è solitamente di 6–12 metri, ma è possibile produrre anche lunghezze personalizzate di 15–18 metri in base ai requisiti del progetto. I prodotti possono essere fabbricati secondo gli standard SY/T 5037, GB/T 9711.1 e API 5L PSL1.

Il normale intervallo di pressione di esercizio è 0,6 MPa, 1,0 MPa e 1,6 MPa, rendendoli adatti per sistemi di trasporto di fluidi a bassa e media pressione.

Caratteristiche principali

1. Design leggero e installazione efficiente

Grazie al suo spessore ridotto della parete, il tubo in acciaio saldato a spirale a parete sottile ha un peso significativamente inferiore rispetto ai tradizionali tubi in acciaio a parete spessa con lo stesso diametro. La struttura leggera riduce i costi di trasporto, i requisiti di sollevamento e il carico di lavoro di installazione durante la costruzione di condotte su larga scala.

Per progetti di trasmissione dell'acqua a lunga distanza, sistemi di condotte comunali e reti di condotte temporanee, il design leggero aiuta a migliorare l'efficienza della costruzione e a ridurre i costi complessivi del progetto. È particolarmente adatto per progetti in cui la velocità di installazione e la comodità di trasporto sono fattori importanti.

2. Buona rigidità dell'anello e resistenza all'assestamento

Sebbene il tubo in acciaio SSAW a parete sottile adotti un design a parete più sottile, la sua struttura saldata a spirale fornisce rigidità dell'anello affidabile e resistenza alla deformazione. Il cordone di saldatura a spirale distribuisce le sollecitazioni in modo più uniforme lungo il corpo del tubo, migliorando la resistenza alla pressione esterna, ai movimenti del terreno e agli assestamenti irregolari delle fondazioni.

Per le applicazioni di condotte interrate, questa struttura aiuta a mantenere prestazioni stabili in normali condizioni di installazione e riduce il rischio di deformazione causata da cambiamenti del terreno.

3. Superficie interna liscia e bassa resistenza al flusso

Il processo di saldatura ad arco sommerso su entrambi i lati fornisce una qualità di saldatura stabile e migliora le condizioni della superficie interna del tubo. Rispetto alle tradizionali strutture saldate, la superficie interna del tubo in acciaio saldato a spirale a parete sottile presenta una resistenza al flusso inferiore.

Questo vantaggio lo rende adatto al trasporto dell'acqua, ai sistemi di ventilazione, alle condotte per la rimozione della polvere e ai sistemi di circolazione industriale dove è richiesto un efficiente movimento di fluidi o aria.

4. Soluzione economica per tubazioni di grande diametro

Il tubo in acciaio saldato a spirale a parete sottile fornisce una soluzione economica per applicazioni di tubazioni a bassa pressione di grande diametro. Rispetto ai tubi in acciaio senza saldatura e ad alcuni tubi saldati con giunture diritte, i tubi in acciaio saldati a spirale offrono una maggiore efficienza di utilizzo del materiale e costi di produzione inferiori.

Per progetti infrastrutturali di grandi dimensioni che comportano lunghe distanze di tubazioni, questo prodotto può ridurre efficacemente il consumo di acciaio, le spese di trasporto e gli investimenti di costruzione mantenendo prestazioni affidabili.

5. Qualità e ispezione affidabili della saldatura

Il tubo in acciaio SSAW a parete sottile ZHONGTIAN è prodotto utilizzando la tecnologia avanzata di saldatura ad arco sommerso su due lati combinata con rigorose procedure di controllo della qualità.

Durante la produzione, ogni tubo viene sottoposto a controllo dimensionale, controllo di qualità della saldatura e test di pressione idraulica. In base alle esigenze del cliente, è possibile applicare test a ultrasuoni e ispezione a raggi X per verificare le prestazioni di saldatura e garantire una qualità stabile del prodotto.

6. Capacità di produzione flessibile di grande diametro

Uno dei principali vantaggi del tubo in acciaio saldato a spirale a parete sottile è la sua capacità di ottenere una produzione di grande diametro attraverso la tecnologia di formatura a spirale.

Rispetto ai tubi in acciaio senza saldatura, i tubi in acciaio saldati a spirale possono essere prodotti con diametri maggiori con migliore flessibilità di produzione ed efficienza dei materiali. Ciò li rende adatti per progetti di ingegneria idrica su larga scala, infrastrutture municipali e condutture industriali.

Applicazioni del prodotto

1. Conduttura municipale di approvvigionamento idrico e di drenaggio

Il tubo in acciaio saldato a spirale a parete sottile è ampiamente utilizzato nei sistemi comunali di approvvigionamento idrico e di drenaggio, comprese condotte di trasmissione dell'acqua urbana, reti di drenaggio dell'acqua piovana, condotte fognarie e progetti di deviazione dell'acqua.

Grazie alla sua capacità di ampio diametro, alla struttura leggera e al costo economico, questo tipo di tubo in acciaio SSAW fornisce una soluzione efficiente per la costruzione di condotte municipali a lunga distanza. Può ridurre le difficoltà di installazione soddisfacendo al tempo stesso i requisiti di trasporto di fluidi di grandi volumi.

2. Sistemi di ventilazione industriale e depolverazione

Il tubo in acciaio SSAW a parete sottile è comunemente applicato nei sistemi di ventilazione industriale, nelle condotte di scarico di fabbrica, nei sistemi di raccolta delle polveri e nelle reti di fornitura d'aria.

Il suo ampio diametro e la superficie interna liscia aiutano a ridurre la resistenza al flusso d'aria e a migliorare l'efficienza del trasporto. È adatto per fabbriche, officine e strutture industriali che richiedono soluzioni affidabili di ventilazione e rimozione della polvere.

3. Irrigazione agricola e ingegneria idrica

Il tubo in acciaio saldato a spirale a parete sottile è adatto per sistemi di irrigazione agricola, trasporto di acqua di serbatoi, drenaggio per il controllo delle inondazioni e altri progetti di ingegneria idrica a bassa pressione.

Il design di grande diametro consente un'efficiente trasmissione dell'acqua su lunghe distanze, mentre la struttura leggera aiuta a ridurre i costi di installazione e trasporto rispetto alle soluzioni di tubi in acciaio più pesanti.

4. Reti di gasdotti temporanei

Grazie alle sue caratteristiche leggere e alla comoda installazione, il tubo in acciaio saldato a spirale a parete sottile viene spesso utilizzato per applicazioni di condotte temporanee, tra cui l'approvvigionamento idrico di cantieri, sistemi di drenaggio temporanei e progetti di ingegneria a breve termine.

Rispetto alle soluzioni di condutture permanenti, offre vantaggi in termini di controllo dei costi, velocità di installazione e flessibilità quando le condutture devono essere spostate o rimosse dopo il completamento del progetto.

5. Applicazioni strutturali leggere

Il tubo in acciaio saldato a spirale a parete sottile può essere utilizzato anche in applicazioni strutturali leggere come fondazioni di grandi serre, colonne di supporto, supporti temporanei e strutture ausiliarie industriali.

Tuttavia, è adatto principalmente per applicazioni portanti non primarie e non dovrebbe sostituire i pesanti tubi strutturali in acciaio in progetti che richiedono elevata resistenza meccanica o condizioni di carico estreme.

6. Trasporto di fluidi industriali a bassa pressione

Il tubo in acciaio SSAW a parete sottile può essere utilizzato per sistemi di trasporto di fluidi industriali a bassa pressione, comprese condotte di circolazione dell'acqua, condotte di diramazione del riscaldamento e trasporto di liquidi industriali in generale.

Per applicazioni con pressione di esercizio inferiore a 1,6 MPa, questo prodotto fornisce un equilibrio pratico tra prestazioni, efficienza di installazione e costi di progetto.

Processo di produzione

1. Preparazione della bobina di acciaio e lavorazione dei bordi

La produzione di tubi in acciaio saldati a spirale a parete sottile inizia con bobine di acciaio laminato a caldo di alta qualità. Le bobine di acciaio vengono srotolate, livellate e lavorate mediante fresatura dei bordi per garantire dimensioni di formatura precise e condizioni di saldatura stabili.

La corretta preparazione delle materie prime aiuta a migliorare la precisione del tubo, la consistenza della saldatura e l'affidabilità complessiva del prodotto.

2. Processo di formazione della spirale

Durante la produzione, il nastro d'acciaio lavorato entra nell'attrezzatura di formatura e viene modellato continuamente in una struttura di tubo a spirale in base all'angolo di formatura progettato.

La tecnologia di formatura a spirale consente ai produttori di produrre tubi in acciaio di grande diametro con specifiche flessibili pur mantenendo un utilizzo efficiente del materiale.

3. Saldatura ad arco sommerso su due lati

Le cuciture a spirale interne ed esterne sono saldate utilizzando la tecnologia di saldatura ad arco sommerso su entrambi i lati.

Questo metodo di saldatura fornisce penetrazione profonda, resistenza della saldatura stabile e buone prestazioni meccaniche. Il processo di saldatura garantisce che la giunzione a spirale possa resistere alla normale pressione operativa e alle normali condizioni di servizio.

4. Prove non distruttive e controllo di qualità

Dopo la saldatura, il tubo in acciaio SSAW a parete sottile è sottoposto a rigorose procedure di ispezione, tra cui test a ultrasuoni, ispezione a raggi X, misurazione dimensionale e verifica della qualità della saldatura.

ZHONGTIAN segue procedure di ispezione controllate per garantire che ogni tubo soddisfi i requisiti del cliente in termini di resistenza, precisione e affidabilità.

5. Prova di pressione idraulica

I test idraulici vengono eseguiti sui tubi finiti per verificare la resistenza alla pressione e le prestazioni di tenuta.

I tubi vengono testati in condizioni di pressione specifiche, garantendo un funzionamento affidabile durante il trasporto di acqua e altri fluidi a bassa pressione.

6. Taglio, rivestimento e lavorazione finale

Dopo l'ispezione, i tubi vengono tagliati in base alle lunghezze richieste dal cliente e preparati per la consegna.

In base ai diversi ambienti applicativi, ZHONGTIAN può fornire soluzioni personalizzate di protezione superficiale tra cui rivestimento epossidico, rivestimento IPN8710 e rivestimento anticorrosivo 3PE.

Confronto con altri tubi in acciaio

1. Tubo saldato a spirale a parete sottile rispetto a Tubo saldato a spirale a parete spessa

I tubi in acciaio saldati a spirale a parete sottile sono progettati principalmente per applicazioni a bassa pressione con spessore della parete generalmente compreso tra 5 e 12 mm, mentre i tubi in acciaio saldati a spirale a parete spessa vengono utilizzati per pressioni più elevate e applicazioni strutturali più pesanti.

Rispetto ai tubi saldati a spirale a parete spessa, i prodotti a parete sottile offrono un peso inferiore, un'installazione più semplice e una migliore efficienza in termini di costi, mentre i tubi a parete spessa forniscono una maggiore resistenza alla pressione per ambienti difficili.

2. Tubo saldato a spirale a parete sottile rispetto a tubo saldato con cucitura diritta

Rispetto ai tubi saldati con giunture diritte, i tubi in acciaio SSAW a parete sottile presentano vantaggi in termini di capacità di produzione di grande diametro e flessibilità di produzione.

I tubi in acciaio saldati a spirale possono raggiungere diametri superiori a φ3000 mm, mentre i tubi con giunzioni diritte hanno generalmente una gamma di diametri più limitata. Pertanto, i tubi in acciaio saldati a spirale a parete sottile vengono spesso selezionati per progetti di ingegneria idrica su larga scala e condotte comunali.

3. Tubo saldato a spirale a parete sottile rispetto a tubo in acciaio senza saldatura

Rispetto ai tubi in acciaio senza saldatura, i tubi in acciaio saldati a spirale a parete sottile offrono una migliore efficienza in termini di costi per applicazioni a bassa pressione di grande diametro.

I tubi in acciaio senza saldatura vengono utilizzati principalmente in applicazioni speciali e ad alta pressione, mentre i tubi saldati a spirale sono più adatti per progetti infrastrutturali che richiedono grande diametro, trasporto economico e installazione efficiente.

Protezione anticorrosione e durata

1. Protezione delle condotte idriche interrate

Per le applicazioni di approvvigionamento idrico e drenaggio sotterraneo, i tubi in acciaio saldati a spirale a parete sottile possono essere trattati con rivestimento epossidico in catrame di carbone o rivestimento anticorrosivo IPN8710.

In condizioni di installazione adeguate, la durata di servizio prevista può raggiungere circa 15–20 anni a seconda dell'ambiente del suolo e delle condizioni di manutenzione.

2. Protezione del sistema di ventilazione interna

Per la ventilazione interna, lo scarico e i sistemi di trasporto aereo industriale, la protezione della superficie solitamente include un rivestimento antiruggine o un trattamento di zincatura a freddo.

Questo metodo di protezione fornisce una resistenza alla corrosione sufficiente per gli ambienti interni e può raggiungere una durata di servizio di circa 10-15 anni.

3. Protezione delle condotte sotterranee con requisiti elevati

Per progetti che richiedono una maggiore resistenza alla corrosione, i tubi in acciaio SSAW a parete sottile possono essere forniti con rivestimento anticorrosivo 3PE.

Il sistema di rivestimento in polietilene a tre strati fornisce una protezione avanzata contro l'umidità, la corrosione del suolo e i fattori ambientali esterni, con una durata potenziale di 25-30 anni in condizioni adeguate.

Guida alla selezione

1. Selezionare in base alla pressione di esercizio

La scelta del tubo in acciaio saldato a spirale a parete sottile dovrebbe innanzitutto considerare la pressione operativa del sistema di tubazioni.

Per applicazioni con pressione di esercizio ≤1,6 MPa, sono generalmente adatti tubi in acciaio saldati a spirale a parete sottile. Per condizioni di pressione più elevate superiori a 2,5 MPa, si consigliano tubi in acciaio saldati a spirale a parete spessa o altre soluzioni di tubi ad alta resistenza.

2. Selezionare in base al diametro e allo spessore della parete

Lo spessore della parete richiesto deve essere selezionato in base al diametro del tubo, alle condizioni operative e all'ambiente di installazione.

Ad esempio, le tubazioni DN600 utilizzano comunemente uno spessore di parete di 6–8 mm, le tubazioni DN1000 utilizzano generalmente uno spessore di parete di 8–10 mm e le tubazioni DN1500 o di diametro maggiore richiedono solitamente uno spessore di parete di 10–12 mm.

3. Selezionare in base al grado del materiale

Q235B è comunemente selezionato per applicazioni generali di tubazioni a bassa pressione grazie alle sue prestazioni bilanciate e al vantaggio in termini di costi.

Q355B è adatto per progetti che richiedono una resistenza maggiore, mentre L245 è comunemente utilizzato per applicazioni di trasporto di condotte dove sono richiesti standard di materiali specifici.

4. Applicazioni non consigliate

Il tubo in acciaio saldato a spirale a parete sottile non è consigliato per oleodotti e gasdotti ad alta pressione, sistemi di vapore ad alta temperatura, pali portanti pesanti o ambienti chimici altamente corrosivi.

Per queste applicazioni, i clienti dovrebbero selezionare tubi in acciaio con valori di pressione più elevati, proprietà meccaniche più elevate o resistenza alla corrosione specifica.

Perché scegliere il tubo in acciaio saldato a spirale a parete sottile ZHONGTIAN?

1. Capacità di produzione professionale di tubi in acciaio

ZHONGTIAN è un produttore e fornitore professionale di tubi in acciaio saldati a spirale a parete sottile in Cina, che fornisce soluzioni personalizzate di tubi in acciaio SSAW per clienti internazionali.

Con esperienza di produzione professionale e processi di produzione maturi, ZHONGTIAN supporta diversi progetti di ingegneria tra cui infrastrutture municipali, condutture industriali e sistemi di trasporto dell'acqua.

2. Soluzioni di prodotto personalizzate

ZHONGTIAN può fornire soluzioni personalizzate in base ai requisiti del progetto, inclusi diametro del tubo, spessore della parete, lunghezza, qualità del materiale e trattamento anticorrosione.

Questa flessibilità consente ai clienti di ottenere prodotti per tubi in acciaio SSAW a parete sottile adatti per diversi ambienti operativi.

3. Sistema rigoroso di controllo di qualità

Dall'ispezione delle materie prime al test del prodotto finale, ZHONGTIAN applica rigorose procedure di gestione della qualità durante tutto il processo di produzione.

Ogni tubo è prodotto con tecnologia di saldatura, procedure di ispezione e standard di test controllati per garantire qualità stabile e prestazioni affidabili.

Domande frequenti

1. È possibile utilizzare tubi in acciaio saldati a spirale a parete sottile per strutture di serre?

Il tubo in acciaio saldato a spirale a parete sottile può essere utilizzato per fondazioni di serre di grandi dimensioni o colonne di supporto dove è richiesto un supporto strutturale di diametro maggiore.

Tuttavia, i normali telai delle serre utilizzano solitamente tubi rotondi zincati più piccoli o tubi ovali perché sono più leggeri, più facili da installare e più economici per la costruzione di serre standard.

2. Qual è la differenza tra il tubo in acciaio SSAW a parete sottile e il tubo zincato?

Il tubo in acciaio SSAW a parete sottile è progettato principalmente per il trasporto di fluidi a bassa pressione di grande diametro e applicazioni strutturali leggere.

I tubi zincati sono generalmente tubi di diametro inferiore utilizzati per sistemi idrici, impalcature, strutture di serre e applicazioni edili generali. I due prodotti hanno scopi ingegneristici diversi.

3. Il tubo d'acciaio saldato a spirale a parete sottile si deformerà facilmente?

Il tubo in acciaio saldato a spirale a parete sottile qualificato ha sufficiente rigidità dell'anello e resistenza alla deformazione se selezionato e installato correttamente.

In normali condizioni operative interrate o fuori terra, il tubo può mantenere prestazioni stabili. Tuttavia, non deve essere utilizzato oltre l'intervallo di pressione previsto o in ambienti con carichi pesanti e altamente corrosivi.
